當前位置：首頁>公司產品>工業脹緊套>Z20型工業脹緊套

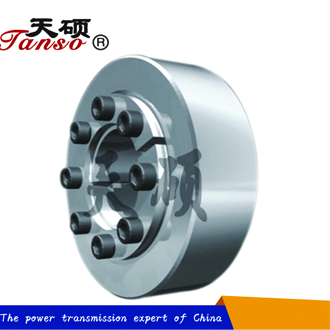

Z20型工業脹緊套

Z20型工業脹緊套的使用壽命長，強度高。脹套依靠摩擦傳動，對被聯結件沒有鍵槽削弱，也無相對運動，工作中不會產生磨損。

產地：河北省泊頭市

供應商：天碩聯軸器（上海）有限公司

電話：0317-8288808

Z20型工業脹緊套詳細內容介紹

脹套聯結具有許多特別的優點：
      1 使用脹套使主機零件制造和安裝簡單。安裝脹套的軸和孔的加工不像過盈配合那樣要求高精度的制造公差。脹套安裝時無須加熱、冷卻或加壓設備，只須將螺栓按要求的力矩擰緊即可。且調整方便，可以將輪轂在軸上方便地調整到所需位置。脹套也可以用來聯結焊接性差的零件。
      2 脹套的使用壽命長，強度高。脹套依靠摩擦傳動，對被聯結件沒有鍵槽削弱，也無相對運動，工作中不會產生磨損。
      3 脹套在_載時，將失去聯結作用，可以保護設備不受損害。
      4 脹套聯結可以承受多重負載，其結構可以做成多種式樣。根據安裝負載大小，還可以多個脹套串聯使用。
      5 脹套拆卸方便，且具有良好的互換性。由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結件容易拆開。脹緊時，接觸面緊密億貼合不銹蝕，也便于拆開。

Z20型鎖緊聯結盤的基本尺寸 (按JB/T 7934-1999生產)
　　標記示例：
　　　內徑d=130mm、外徑D=180mm的Z2型脹緊聯接套:脹套Z2-130×180

A基本尺寸（mm）Dimensions							額定負荷		內六角螺釘			重量 kg
d	dw	D	D1	L1	L	L3	轉矩Mt kN．m	軸向力Ft kN	d1	n	MA N．m	重量 kg
25	18 20	60	37.5	27.5	20	17	0.190 0.255	21 25	M6×18	9	17	0.37
30	20 22 24	65	42.5	27.5	20	17	0.205 0.270 0.340	20 24 28	M6×18	9	17	0.42
35	25 28 30	72	47.5	27.5	20	17	0.365 0.490 0.585	29 35 39	M6×18	12	17	0.48
40	30 32 34 35	78	52.5	27.5	20	17	0.555 0.590 0.710 0.770	37 37 42 44	M6×18	15	17	0.54
45	35 36 38	92	60	33.5	24	20	0.960 1.030 1.200	55 57 63	M8×22	12	41	0.92
50	38 40 42	98	65	33.5	24	24	1.010 1.160 1.320	53 58 63	M8×22	12	41	1.0
55	42 45 48	105	70	33.5	24	24	1.330 1.590 1.880	63 70 78	M8×22	14	41	1.1
60	48 50 52	110	75	33.5	24	24	1.600 1.780 1.890	67 71 73	M8×22	14	41	1.2
70	55 58 60	138	90	39.5	28	24	2.930 3.370 3.690	106 116 123	M10×25	14	83	2.3
80	62 65 68 70	145	100	39.5	28	24	3.140 3.570 4.020 4.350	101 110 118 124	M10×25	14	83	2.4
90	70 75 78	160	110	39.5	28	24	4.090 4.890 5.420	117 130 139	M10×25	16	83	2.8
100	78 80 82 85	180	122.5	47	33	26	5.980 6.370 6.490 7.160	153 159 158 168	M12×30	14	145	3.8
110	85 88 90 95	190	132.5	47	33	26	6.180 6.800 7.240 8.380	145 154 160 176	M12×30	14	145	4.1
120	95 100 105	205	142.5	47	33	26	8.250 9.450 10.740	173 189 204	M12×30	16	145	4.7
140	110 115 120	230	165	52	38	34	12.860 14.440 16.140	233 251 269	M12×35	22	145	7.4
160	125 130 135 140	260	185	52	38	34	17.130 18.990 20.940 23.000	274 292 310 328	M12×35	26	145	9.
