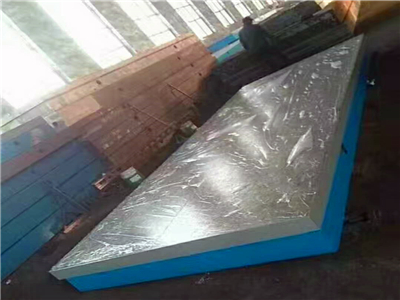

檢驗平板按照按JB/T7974-99標(biāo)準(zhǔn)制造，檢驗平板工作面用金剛砂研磨工藝用于制作的檢驗平板，量具修理，用本產(chǎn)品研磨后的制件表面粗糙度Ra≤0.08μm。檢驗平板能_高精度和表面潔度。其中在平板的研磨加工中有一種嵌有金剛砂磨料在平板上進(jìn)行研磨的形式，在這種形式中研具是必不可少的工具，該研具稱為嵌砂磨平板。檢驗平板具有組織均勻、結(jié)構(gòu)緊密、無砂眼、氣孔、縮松、等鑄造缺陷。
檢驗平板合格標(biāo)準(zhǔn)：
1、檢驗平板工作表面不應(yīng)有銹跡、劃痕、碰傷及其他影響使用的外觀缺陷。
2、檢驗平板工作表面不應(yīng)有砂孔、氣孔、裂紋、夾渣及縮松等鑄造缺陷。各種鑄造表面應(yīng)清型砂、且表面平整，涂漆牢固。各棱邊應(yīng)修鈍。在精度等級低于“00”級的檢驗平板工作面上，對于直徑小于15mm的砂孔允許用相同的材料堵塞，其硬度應(yīng)低于周圍材料的硬度。在工作面上堵塞的部位應(yīng)不多于四處，其相互之間的距離應(yīng)不小于80mm。
3、檢驗平板相對兩個側(cè)面上，應(yīng)設(shè)置有安裝手柄、吊環(huán)等吊裝設(shè)施的螺紋孔或圓柱孔。設(shè)計吊裝位置時應(yīng)考慮盡量減少因吊裝而引起的變動。
4、根據(jù)用戶要求，在檢驗平板工作面上設(shè)置螺紋孔或溝槽后，這些部位不應(yīng)出現(xiàn)高于工作面的凸起現(xiàn)象。
5、檢驗平板應(yīng)采用細(xì)顆料的灰口鑄鐵或合金鑄鐵制造。
6、檢驗平板工作面的硬度應(yīng)為HB 170-220。
7、檢驗平板工作面應(yīng)采用刮削工藝，對于“3”級平板工作面也可以采用刨削工藝，刨削工作表面的表面粗糙度按輪廓算術(shù)平均偏差Ra值應(yīng)不大于μm。
8、應(yīng)經(jīng)過穩(wěn)定性處理和去磁。
檢驗平板用途是用于工件檢測或劃線的平面基準(zhǔn)量具。
檢驗平板工作表面不應(yīng)有銹跡、劃痕、碰傷及其他影響使用的外觀缺陷。
