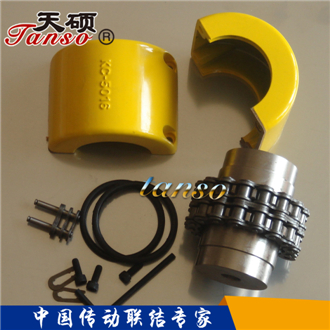

GL 型滾子鏈聯軸器（GB6069-85）

產品型號：GL
結構特性：
1 ．雙排滾子鏈采用 GB1243.1-83 《傳動用短節矩精密滾子鏈》規定的鏈條。
2 ．軸孔鍵槽形式及尺寸符合 GB/T3852-1997 規定。
3 ．使用罩殼的機構及尺寸，根據需要選定。
4 ．聯軸器標記符合 GB/T3852-1997 。
5 ．結構簡單、裝拆方便。反轉時有空行程，不宜用于沖擊載荷很大的逆向傳動。
■ 標記示例
有罩殼時，型號后加“ F ”
例1：GL3型滾子鏈聯軸器，有罩殼
主動端：J1型孔，A 型鍵槽，d1=25 ，L=44
從動端：J1型孔，A 型鍵槽，d1=25 ，L=44
聯軸器：GL3F J1 25 × 44 GB6069-85
例2：GL7型滾子鏈聯軸器
主動端：J1型孔,B型鍵槽，d1=45 ，L=84
從動端：Y型孔,B型鍵槽，d1=50 ，L=84
