1前言
      這里介紹的軸承座是某產品天線座中的關鍵零件，該軸承座是一精密薄環形零件，其精度要求非常高，加工難度大，很容易出廢品，生產周期也長。該關鍵零件軸承座_成了精密生產加工的瓶頸。

2軸承座的加工難點
      該零件材料為GCr15軸承鋼，淬硬HRC≮61。另從圖中可以看出，形位公差要求很高，同軸度及全跳動均為0.015，圓柱度為0.002。精磨后零件要_以上的形位公差，則對精磨定位裝夾用的兩端面平行度有很高的要求。所以在加工工藝設計中，工藝要求將A、B兩端面的平行度提高到0.001。在以往加工中，該零件采用高精度平面磨削，加工后的平行度只能達到0.005～0.008。后面工序須再經過大量的平面研磨工作，才能將零件的平行度提高到0.001，通過很長的生產周期才能滿足工藝要求。
為了解決該生產瓶頸問題，需尋找一種效率高精度的加工方法。為此考慮直接用磨削加工方法來_平行度0.001。
      針對這一難題，我們對該零件的磨削加工進行了認真的分析研究。該零件為薄板形零件，在機械加工中會產生切削應力，隨著時間的變化零件形狀也在逐漸變化，如果熱處理不好（即切削應力消除不盡），磨削加工中不注意散熱條件，這種微量變化會變得很明顯。
3需要解決的問題
      在平面磨削加工中，需要解決的問題是：磁場引力所產生的零件變形及磨削熱引起的零件受熱膨脹變形。平面磨床的工作臺是一個強力的電磁吸盤，通電工作時，鋼鐵零件在電磁力的作用下，會被牢牢地吸附于工作臺面上。對于經過粗磨加工并時效處理后的軸承座，其端面的平面度不可能很平。當薄環形零件軸承座的端面被吸附于電磁工作臺上時，必然產生彈性變形。當電磁力消失后，零件回復，變形也_消失。另外，在磨削時，由于砂輪高速旋轉（線速度35m/s～50m/s），砂輪與零件在接觸的瞬間所產生的熱量可達1000℃以上。所以，在零件本體上，熱量也在不均勻地變化，膨脹變形也隨之產生。


4解決方法
      為了解決上述問題，工藝設計時著重考慮解決以下幾方面的問題。
      1）根據材料及零件形狀的特點，粗磨工序為精磨留磨削量0.05～0.06，平行度要求達到0.01～0.02 左右。
      2）選用硬度較軟、粒度中等的白剛玉砂輪GB60#ZR 1AP，進行多次平衡修正。
      3）對砂輪磨削熱的處理：因為在磨削過程中，磨削所產生的熱量瞬時可達1000C以上。為了減少磨削熱的影響，把砂輪修整成臺階式，即留下砂輪的半寬或更少以減少磨削面積，從而減少磨削所產生的熱量。同時也減小由于砂輪磨削壓力所造成的加工誤差。
      4）對砂輪進行微鈍化處理：砂輪剛修整后得到的微刃比較鋒利，切削性能好。隨著磨削時間的增加，微刃逐漸被磨鈍，這時微刃的等高性_進一步得到了_，而切削性能則降低，摩擦拋光的作用也得到增強。磨削區的高溫使金屬軟化，鈍化的微刃在工件表面滑擦和擠壓，表面凸峰被擠平，從而使工件表面格外光潔。
      5）冷卻液要充足干凈，無夾砂等現象。
以上方法是磨削加工該軸承座的_條件。
5微磁吸夾具
      加工該軸承座關鍵的問題是采用恰當的裝夾方式克服零件彈性變形，從而使磨削加工達到工藝要求。
通常磨削薄環形零件時，由于零件不平，常采用墊彈性墊圈、涂白蠟、墊紙等方法來解決平面的磨平問題，而且要經過多次的翻身磨削，才能達到平行度[CM（22]0.01～0.02。但這些裝夾方法對于平行度要求0.005以內的薄形零件顯然無法達到。

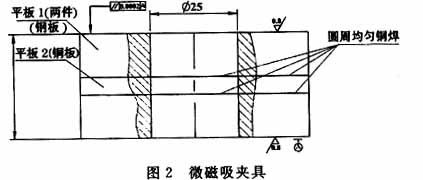

      針對軸承座的加工難點，考慮設計了一付微磁吸夾具（見圖2）。采用上下各一塊鋼板，中間隔一層銅板， 選用銅焊連接。微磁吸夾具的原理為：銅材料不導磁。所以將夾具置于工作臺上并吸牢時，零件基本不受磁吸引力影響，或只有微磁力吸引。此微磁力在平面狀態下只有幾克至十幾克，不足以使零件產生彈性變形。夾具經過退火處理后并銑加工成形。然后將夾具吸牢于磨床工作臺面配磨，作為零件的加工基準。將零件平放置于微磁吸夾具上。采用側向壓板將零件靠牢定位，使零件不受壓力、磁吸引力，亦無側向位移，即無彈性變形，零件基本處于自由狀態。另外，在微磁吸夾具中間鏜了一個50的通孔，其作用是：（1）將兩塊鋼板與銅板中間部位焊牢，防止夾具振動。（2）冷卻液沖入孔中不流走，對零件及夾具有很好的冷卻作用。（3）磨削時，磨下的切屑及磨粒沖入孔中，沉入孔底，不會堆積在零件內圈而影響磨削表面精度。

6結束語
      在上述條件下，將粗磨并熱處理時效后的零件進行認真地幾次翻身磨削加工，加工時充分冷卻。經過嚴格地檢驗，測量，磨削加工出的軸承座，零件A、B兩端面的平行度達0.0003～0.0005。用_精密平面磨削方法直接滿足了平行度0.001的工藝要求，提高工效五倍，并省去了費工費力的研磨工作量。
