當前位置：首頁>采購指南>產品參數>WGZ 型—帶制動輪鼓形齒式聯軸器基本參數和主要尺寸

WGZ 型—帶制動輪鼓形齒式聯軸器基本參數和主要尺寸

來源：天碩聯軸器（上海）有限公司發布時間：2017/2/20 10:23:39

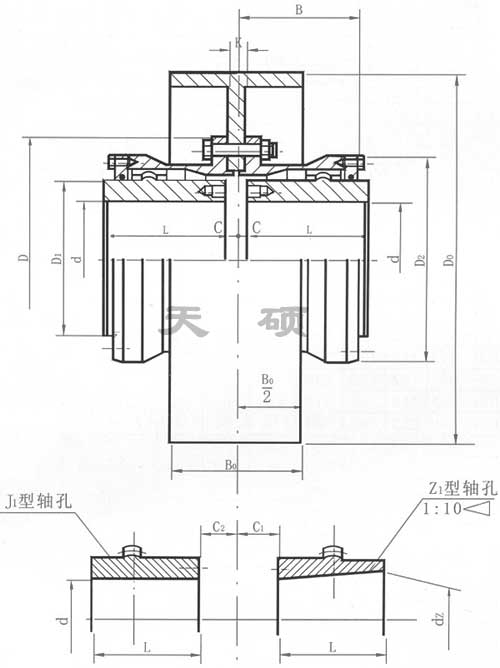

WGZ型帶制動輪鼓型齒式聯軸器基本參數和主要尺寸（JB/T 7003-93）

型號	公稱轉矩Tn /N·m	許可轉速 [n] /r·min-1	軸孔直徑 d1、d2、d Z	軸孔長度 L		Do	D	D2	D1	B	C	C1	C2	質量 m /kg	轉動慣量I /kg·m2	潤滑脂用量/kg
				Y	J1
WGZ1	700	4000	12、14	32	---	160 200 250	122	98	60	58	30	--	---	5.62	0.0078	0.11
			16、18、19	42	---						20	--	---
			20、22、24	52	---						10	--	---
			25、28	62	44						3	19	18
			30、32、35、38	82	60							23	12
			40、42	112	84							29	12
WGZ2	1250	4000	22、24	52	—	200 250 315	150	118	77	68	20	—	—	9.65	0.022	0.12
			25、28	62	—						10	—	—
			30、32、35、38	82	60						3	23	16
			40、42、45、48、50、55、56	112	84							29	16
WGZ3	2500	4000	22、24	52	—	200 250 315	170	140	90	80	33	—		16.5	0.047	0.2
			25、28	62	—						23	—
			30、32、35、38	82	60						3	23	25
			40、42、45、48、50、55、56	112	84							29	16
			60、63	142	107							36
WGZ4	4500	3000	30、32、35、38	82	—	250 315 400	200	160	112	90	13	—	—	25.3	0.098	0.28
			40、42、45、48、50、55、56	112	84						3	29	17
			60、63、65、70、71、75	142	107							36
			80	172	132							41
WGZ5	7100	3000	30、32、35、38	82	—	315 400	225	180	128	100	23	—	—	34.7	0.174	0.45
			40、42、45、48、50、55、56	112	84						3	29	19
			60、63、65、70、71、75	142	107
			80、85、90	172	132							36
WGZ6	10000	3000	32、35、38	82	—	315 400	245	200	145	112	35	—	—	51.3	0.29	0.65
			40、42、45、48、50、55、56、	112	—						5	38	20
			60、63、65、70、71、75	142	107							43
			80、85、90、95	172	132							48
			100	212	167
WGZ7	14000	2500	32、35、38	82	—	400 500	272	230	160	122	45	—	—	68	0.53
			40、42、45、48、50、55、56	112	—						15
			60、63、65、70、71、75	142	107						5	38	20
			80、85、90、95	172	132							43
			100、110	202	167							48
WGZ8	20000	2500	55、56	112	—	400 450	290	245	176	136	29	—	—	79	0.71	0.95
			60、63、65、70、71、75	142	107						5	38	34
			80、85、90、95	172	132							43	20
			100、110、120、125	212	167							48	20
WGZ9	25000	2000	65、70、71、75	142	107	400 500 630	315	265	190	140	5	38	38	106.5	1.05	1.3
			80、85、90、95	172	132							43	28
			100、110、120、125	212	167							48
			130、140	252	202							53
WGZ10	40000	2000	75	142	—	400 500 630	355	300	225	165	28	—	—	159	1.74	1.6
			80、85、90、95	172	132						5	48	38
			100、110、120、125	212	167							48
			130、140、150	252	202							53
			160	302	242							63
WGZ11	56000	1700	85、90、95	172	—	500 630 710	412	345	256	180	15	—	—	215	3.67	2
			100、110、120、125	212	162						8	51	32
			130、140、150	252	202							56
			160、170、180	302	242
WGZ12	80000	1700	120、125	212	162	500 630 710	440	375	288	207	8	51	45	303	6.4	3.4
			130、140、150	252	202							56	32
			160、170、180	302	242							66
			190、200、220	352	282							76
WGZ13	112000	1700	140、150	252	202	630 710	490	425	320	235	8	56	38	391	10.45	4.4
			160、170、180	302	242							66	32
			190、200、220	352	282							76
WGZ14	160000	1500	160、170、180	302	242	710 800	545	462	362	265	10	68	32	523	17.48	6.6
			190、200、220	352	282							78
			240、250、260	410	330							—	10

表4.11 制動輪的主要尺寸、質量和轉動慣量/mm

制動輪直徑D 0	T	k	質量 m/kg	轉動慣量 I/kg.M 2	制動輪直徑D 0	T	K	質量 m/kg	轉動慣量 I/kg.M 2
160	70	6	2.83	0.014	500	210	18	56.3	3.07
200	85	8	5.2	0.043	630	265	22	101.3	8.55
250	105	10	10.1	0.128	710	300	22	145.8	15.52
315	135	12	17.2	0.354	800	340	26	203	26.76
400	170	14	33.4	1.11
